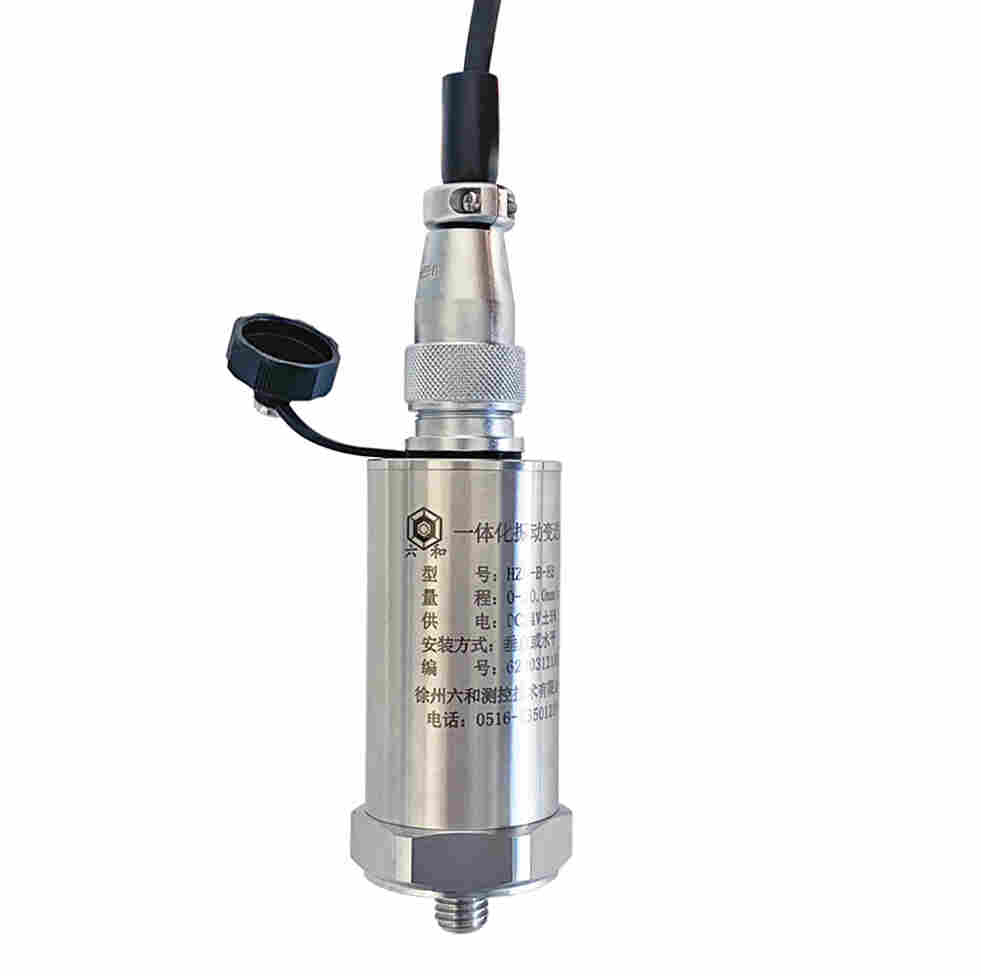

HZD-B-8B-A5一体化振动变送器

一、产品说明:
HZD-B-8B-A5一体化振动变送器是一款用于在线实时监测旋转机械轴承振动的就地变送器,又称一体化振动传感器。它是一种对机器的*振动测量,可安装在机器的轴承座或机壳上,对机器进行实时监控,同时两线制输出4-20毫安的电流信号,可直接供给控制室里的PLC或DCS等控制系统。如有因轴承磨损、轴承开裂、动平衡不良以及不对中等因素引起的机器故障,一体化振动变送器可提前监测到故障提出报警,防止机器在不良状况下继续工作而造损坏,进而带来经济损失。

二、产品特点:

本产品采用*电子器件,应用*的贴片工艺,使产品结构紧凑,大大缩小了重量和体积,降低了功耗,同时由于传感器和处理电路集成一体,避免了信号的长距离传输,从而提高了抗干扰能力。

三、应用领域:
一体化振动变送器可广泛用于风机、汽轮机组、磨煤机、制氧机、发电机、离心机、压缩机、水泵、电机等旋转机械的轴承振动测量与实时监控。

四、电气指标：

工作电压：DC24V

频响: (±3dB)

位 移：2－3.0KHz±8%

速 度：5－300Hz±8%

量程范围：振动烈度0-50.0mm/s，振动位移0-500um

电流输出：4～20mA，输出负载：＜500Ω

五、物理指标：

外形尺寸：φ35×75mm

安装方式：螺钉固定M10×1.5深10mm（可定制）

重 量：约350g

测量方向：垂直或水平（通用）

六、环境指标：

温 度：工作温度-25℃到+60℃，存储温度-30℃到+70℃。

相对湿度 ≤90%,无强磁干扰

七、安装说明
只需要在机壳上作一个φ35mm的平台，开M10×1.5螺孔，将探头固定在螺孔上，无须对机器内部进行任何操作。

八、安装要求及方法

将一体化振动变送器与被测体连接，固定方法一般用厂家配备的双头螺钉一头固定在传感器底座中心孔，另一端固定在旋转机械的轴承盖合适的位置，并避免安装在过分潮湿的地方（如环境恶劣可向厂家订购防护罩）。为消除现场干扰，必须使用屏蔽电缆，且屏蔽层一端接地

九、安装注意事项

安装在机器振动敏感点、离核心部分*近的点、易损点。测量点尽量靠近承载区并具有足够的刚度，传感器的底座与被测物紧密接触。

传感器在运输及安装过程中，应尽量避免不必要的振动和冲击。
