一、简介：

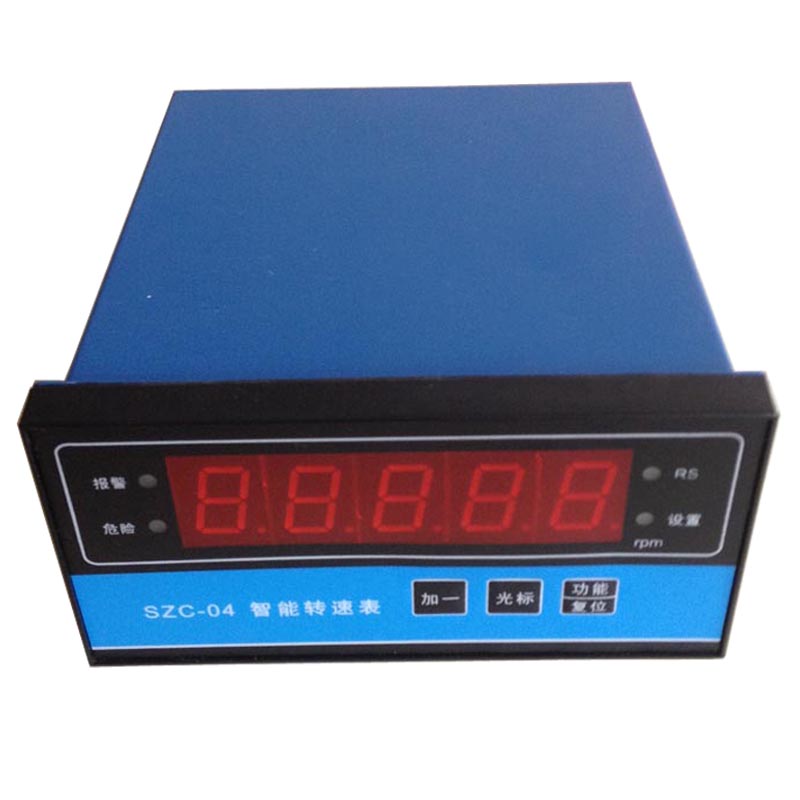

SZC-04转速监视保护仪表适用于电厂汽转速监视保护仪，配接LH510磁阻转速传感器、LH520齿轮转速转速传感器，测量准确，性能稳定，能根据用户的需要扩展功能。该监视仪具有转速测量、两级报警、速保护、模拟电压电流输出、传感器故障监测。适用于电力、纺织、石油、化工等单位转动机械的监控和保护。仪表在使用前，应由用户*人员在熟悉本仪表详细说明书后，利用键盘进行设置。

二、主要功能：

汽轮机、工业汽轮机、水泵、风机、电机等旋转类机械的转速的监视和保护。

三、功能说明：

测量值、报警设定值，可分别在LED数码管上显示。

可任意设置和修改报警值。

当过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。

报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。

停电时能保持设置参数及其它记忆值。

设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。

具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。

四、电气指标：

供电电源：220VAC±10％ 50Hz

输入信号：LH510磁阻式传感器信号或LH520齿轮转速传感器信号。

波形：正弦波或脉冲

幅值：50mV-20VAC（有效值）

量程：1-99999 rpm

显示方式：五位0.8英寸LED数字显示

显示精度：±1 rpm（1-10000rpm范围）

±10 rpm（10000-99999rpm范围）

光电管LED指示：机器现场运行状态

齿数：1-120齿

电流输出：4-20mA有源，输出负载小于500Ω

报警点范围：0-*满量程

报警继电器：节点容量 7A/250VAC，常开触点，密封：环氧树脂

RS485通讯：MODBUS-RTU协议（选配）

五、物理指标：

整机尺寸：

外形尺寸：160×80×160mm

开孔尺寸：152×74mm

六、环境指标：

温 度：工作温度 -20℃到+60℃，存储温度-30℃到+70℃。

相对湿度 ≤90%周围无腐蚀性、无强磁场等场合。
