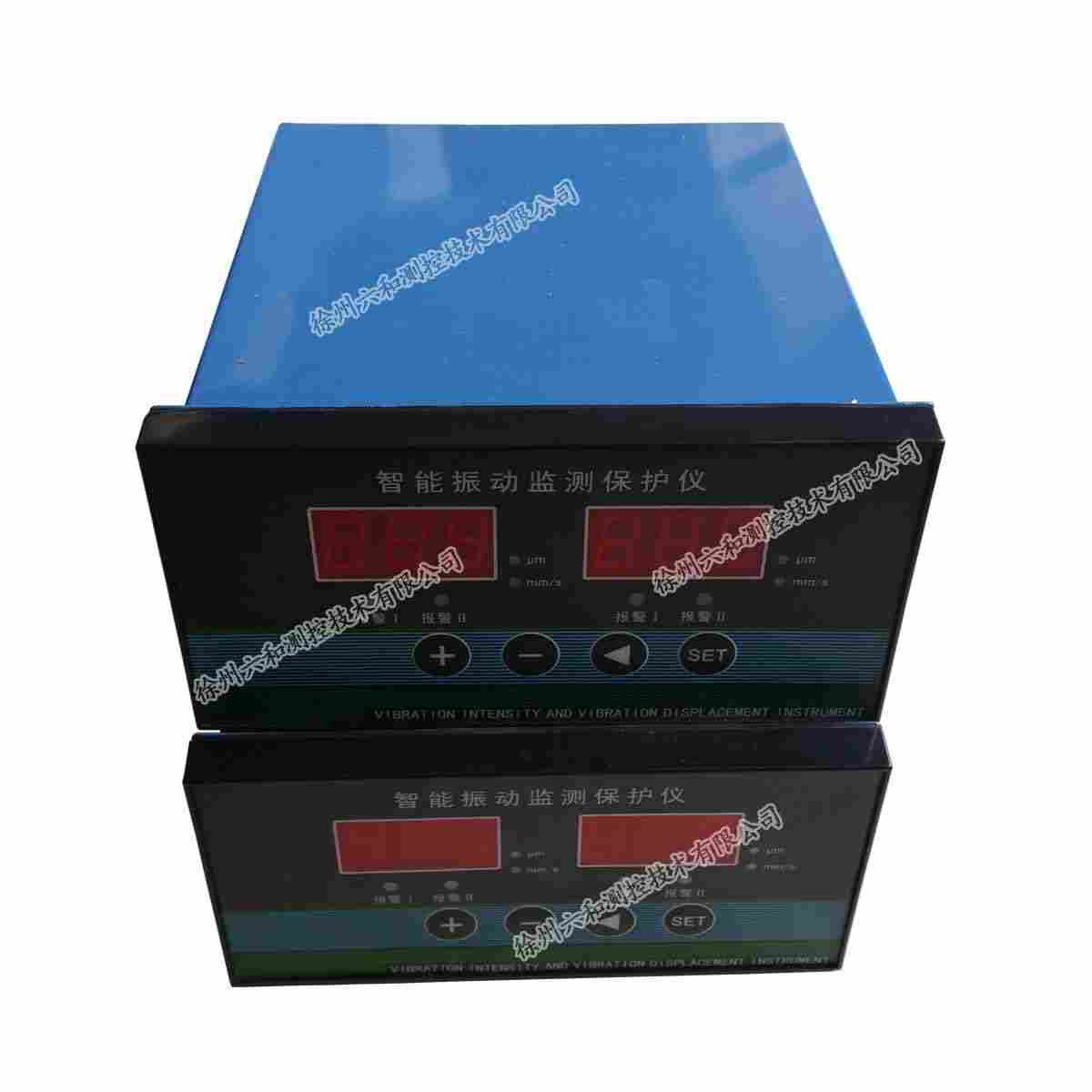

HZD-W/L汽轮机振动监测保护仪说明书

一、简介：

HZD-W/L振动监测保护仪主要用于对转速600～6000转/分旋转机械的振动烈度进行长期监测，与LH系列磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，当振动值限时，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器安全可靠运行。

二、主要功能：

汽轮机、磨煤机、风机、减速机、水泵、离心机、平衡机、空压机等旋转类机械的轴瓦振动的监视和保护。

三、功能说明：

²  测量值、报警设定值，可分别在LED数码管上显示。

²  当过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。

²  报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。

²  设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。

²  具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。

²  振动烈度(振动强度)和振动幅度（振动位移）自由切换。

四、电气指标：

²  传感器输入：LH100磁电式速度传感器或LH110振动加速度传感器

²  测量范围：0～500μm pk-pk

0～50.0mm/s rms

²  测量精度：线性误差≤±1% （满度值）

²  显示方式：数码管显示

²  频 响：1.0－300Hz

²  电流输出：4～20mA；驱动500Ω的负载

²  报警接点容量：AC220V/3A，DC28V/3A

²  工作电源：220VAC±10%  50Hz 功耗≤10W

五、物理指标：

²  整机尺寸：

挂壁表：160×80×160（mm）；

安装尺寸：152×76（mm）

六、环境指标：

²  温 度： -20℃到+60℃，相对湿度 ≤90%

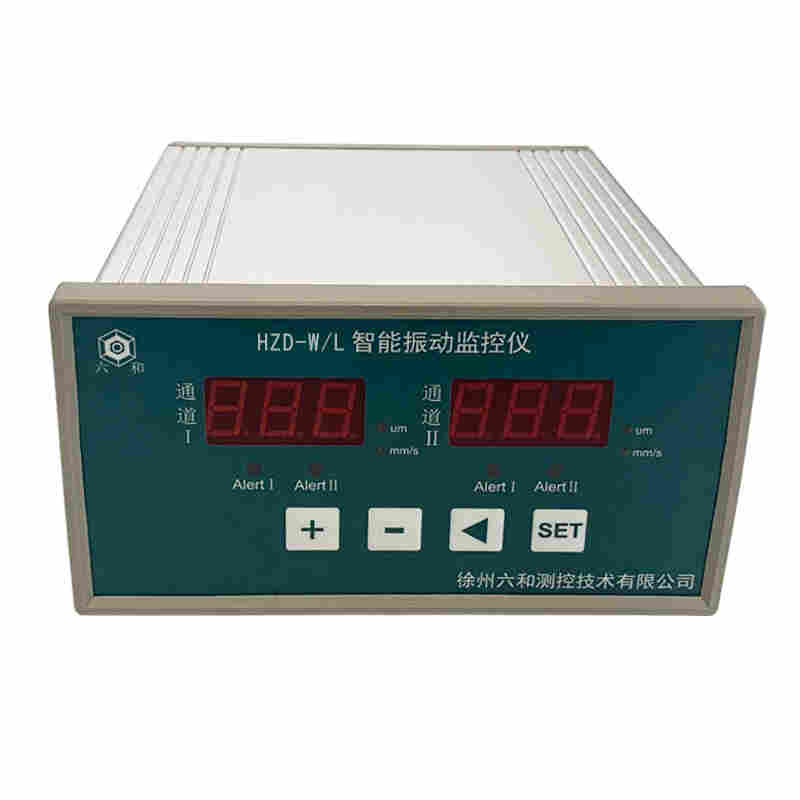

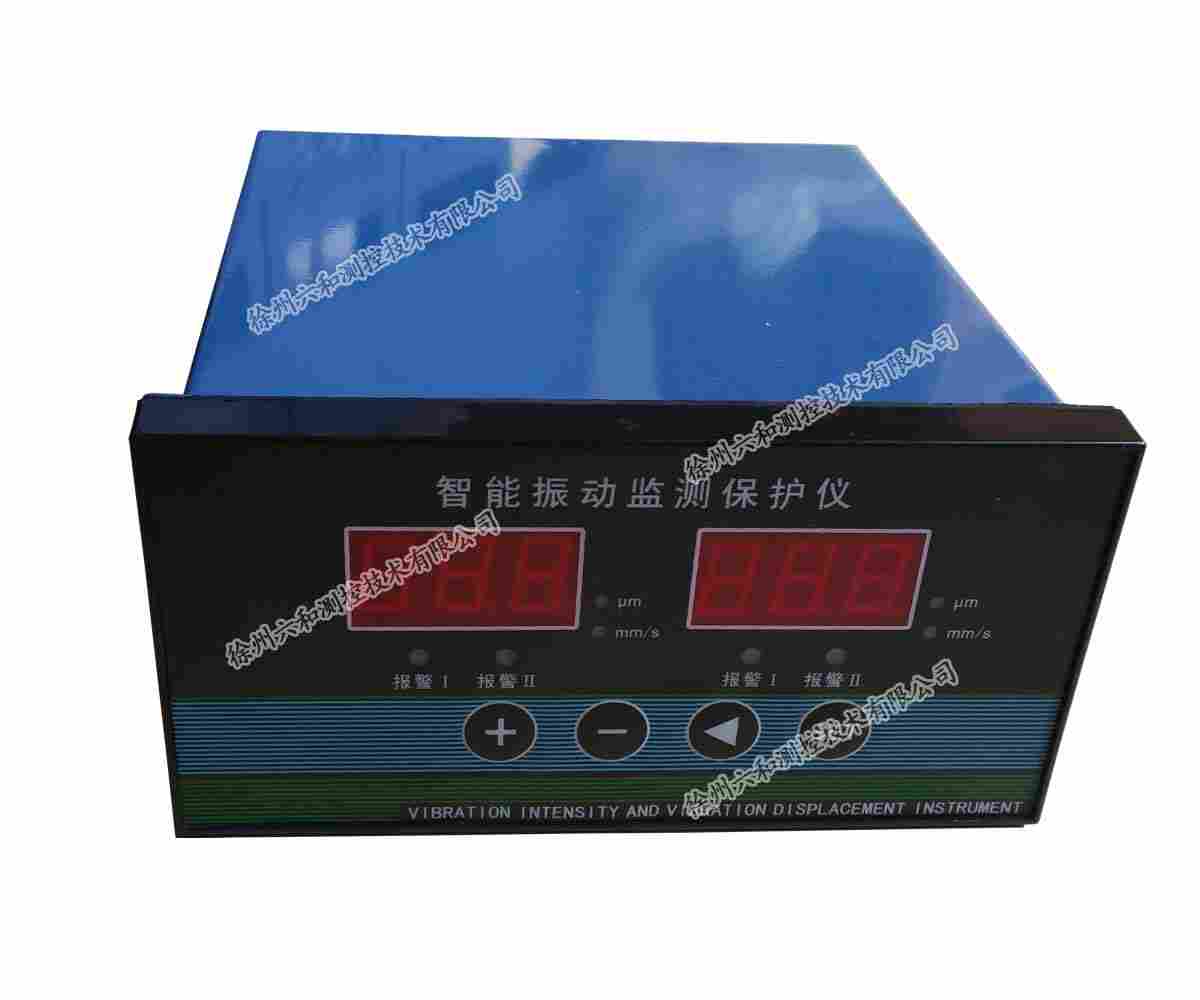

七、前面板功能示意图

通道Ⅰ显示框：在运行状态下，显示通道Ⅰ振动值；在参数设置状态下，显示参数标志；

通道Ⅱ显示框：在运行状态下，显示通道Ⅱ振动值；在参数设置状态下，显示参数标志对应的参数值；

报警指示灯：当测量值过报警设定范围时，该报警指示灯亮；

八、参数设置与操作

本仪表出厂前均已调试结束，用户可直接使用，如需查看仪表出厂参数或进行修改，则可进行以下操作。

²  通电后，仪表处于运行状态下，面板显示各通道位移量。

²  本仪表各种参数均由面板的“SET、+、-、←”设置。各个参数均有相应的标志表示。

² 设置次序和步骤如下：

	参数标志 参数说明 设置范围 E1– 通道Ⅰ报警Ⅰ 0~999 P1– 通道Ⅰ报警Ⅱ 0~999 L1– 通道Ⅰ量程 0~999 E2– 通道Ⅱ报警Ⅰ 0~999 P2– 通道Ⅱ报警Ⅱ 0~999 L2– 通道Ⅱ量程 0~999 EE- 报警延时 0~60

九、安装方式

监控仪安装在集控室，安装时将监控仪从集控室正面插入，然后从后面装上左右安装支架（厂家配套提供），紧固螺钉即可。再按要求在监控仪的背面端子板接入各输入输出导线。

挂壁式监控仪器安装在现场的墙壁上，或者集控式墙上，根据监控器后面的安装孔在墙上打眼固定就可以了。

端子板接线示意图及传感器的安装

注：振动速度传感器为2芯屏蔽线，接到信号输入端，2芯线不分正负，屏蔽单端接地。

十、注意事项：

传感器至监测仪的信号连接电缆，采用屏蔽电缆，连接长度不过300米，长度增加时频率会产生衰减，可能引起测量不准确。屏蔽层连接到监测仪的SHLD端。应避免与干扰大的信号电缆、电源、控制电缆并行走线。

安装使用前，请仔细阅读产品使用手册。除了产品使用手册内容所允许的对监测系统的调试行为外，

严禁对监测系统进行带电拆装和接线；接线终端须压紧牢固，不能松动；接线完毕后检查线缆和端子接触良好无短路，方可通电，确认仪表的外接电源应为 220VAC。

在使用前和一个使用周期后，可用TSI校验仪器对监测仪进行性能校验和。

十一、一般故障处

1、显示跳动：传感器信号线开路或与机壳或大地连通，检查传感器插头接线。

2、显示不变化：传感器损坏，信号线短路。
