CZJ-B3 CZJ-B4振动烈度监视仪参数功能说明

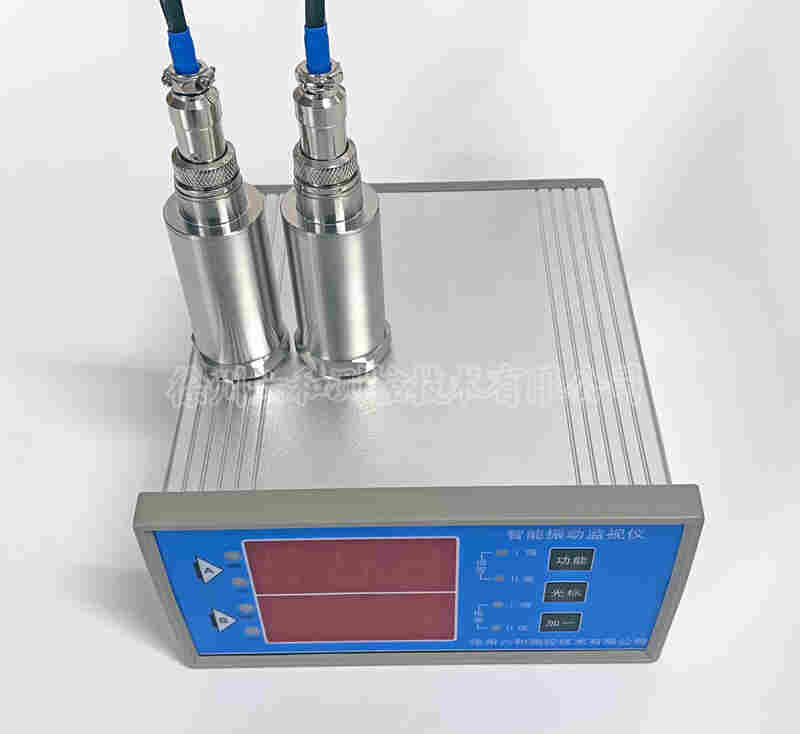

CZJ-B3型振动烈度监视仪 CZJ-B3G振动烈度监视仪(挂壁式)

CZJ-B4振动监视仪 CZJ-B4G振动监视仪(挂壁式)

CZJ-B系列振动监视保护仪表是一款智能型仪表，它与SZ-6系列磁电式速度传感器相配合，可对各种旋转机械的轴承*振动的幅度和烈度进行连续监视和测量。它有盘装和挂壁式二种供用户选择。

主要功能

■ 具有线性修整功能。具有上电和掉电保护功能。

■ 自动保存报警后的历史峰值和历史报警状态。

■ 设置参数和测量历史参数在停电后能长期保存。

功能说明：

■测量值、报警设定值，可分别在LED数码管上显示。

■当过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。

■报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。

■设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。

■具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效抑制仪表误报警。

■振动烈度(振动强度)和振动幅度（振动位移）自由切换。

技术参数

■ 输入信号：SZ系列磁电式速度传感器；

■ 频响范围：振动表 10~200Hz；烈度表 10~100Hz；

■ 显示方式：3位LED数字显示，准确度：±1.0%；

■ 测量范围：0~500μm（峰-峰振幅值）；0~30.0mm/s（振动烈度）；

■ 电流输出：对应量程线性输出4~20 mA；

准确度：满量程的±1.0%；*负载：500Ω；

■ 缓冲输出：传感器原始信号输出（TDM信号）；

■ 报警设定：每通道上限2点，并在满量程范围内任意设定；

报警输出：LED指示灯，继电器开关量输出，容量AC250V /2A，DC28V /2A；

■ 使用电源：220VAC±10％，50Hz±5%；功耗＜10W；

■ 使用环境：温度0~50℃；储存温度 -40~60℃；相对湿度 20~90%（非冷凝）；

周围无腐蚀性、无强磁场等场合；

■ 外形尺寸：盘装表：宽160×高80×深160（mm³）；

开孔尺寸：宽152×高76（mm²）；

挂壁表：宽190×高290×厚92（mm³）；

安装尺寸：底170×高272（mm²）。（等边三角形）
